Reinforcing inspection
鉄筋探査
Outline

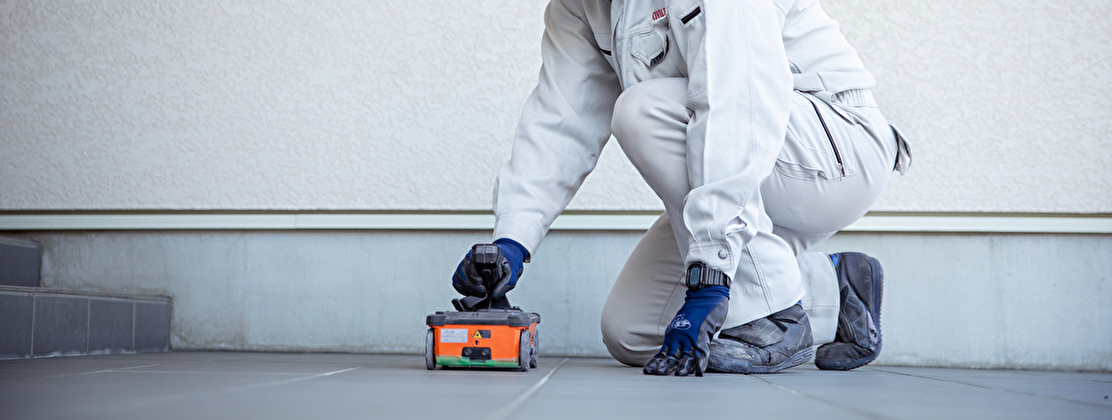

鉄筋探査とは、コンクリート構造物内部の鉄筋の配筋状況及びかぶり深さを対象として、探査装置を用いて非破壊試験で測定を行うものです。
既存のコンクリート構造物の補強、補修、改修にあたり、あと施工アンカー工事、撤去工事の際に、鉄筋が切断、損傷することを未然に防ぐために不可欠な作業です。
また、新設の橋梁上部構造・下部構造、ボックスカルバートについて、「非破壊試験によるコンクリート構造物中の配筋状況及びかぶり測定要領」(平成30年10月国土交通省大臣官房技術調査課)を遵守し、品質管理を目的とした鉄筋探査を実施します。
既存のコンクリート構造物の補強、補修、改修にあたり、あと施工アンカー工事、撤去工事の際に、鉄筋が切断、損傷することを未然に防ぐために不可欠な作業です。
また、新設の橋梁上部構造・下部構造、ボックスカルバートについて、「非破壊試験によるコンクリート構造物中の配筋状況及びかぶり測定要領」(平成30年10月国土交通省大臣官房技術調査課)を遵守し、品質管理を目的とした鉄筋探査を実施します。
鉄筋探査機の検査方法
- 電磁波レーダ法
-
電磁波をアンテナからコンクリート表面に向けて放射すると、その電磁波がコンクリートと電気的性質の異なる物質(鉄筋、空洞等)との境界面で反射され、再びコンクリート表面に出て、受信アンテナに受信されます。
この送信から受信に至るまでの時間から、反射物体までの距離(鉄筋の位置)を得る探査手法です。
コンクリートと電気的性質の異なる物質であれば、鉄筋以外にも空洞、埋設管等の検出も可能です。また、平面的な探査(2D)と立体的な探査(3D)が可能です。
橋梁下部構造の品質管理、深いかぶり深さの配筋状況の把握を目的とした鉄筋探査に適しています
- 電磁誘導法
-
コンクリートと鉄筋の電気的(導電率)性質と磁気的性質の差異を利用した探査手法です。装置に内蔵されたコイルに電流を流すことで発生する渦電流による磁束を測定し、鉄筋までの距離(鉄筋の位置)を得ることができます。
かぶり深さの測定にあたり、透磁率が低い物質(水、空気、樹脂、銅、コンクリート等)の影響を受けないため、実際のかぶり深さに近い値が測定できます。
橋梁上部構造の品質管理、浅い深度のかぶり深さの測定を目的とした鉄筋探査に適しています。
使用機器性能
電磁波レーダ法 探査深度600㎜まで探査が可能
電磁誘導法 探査深度200㎜まで探査が可能
お気軽にご相談ください。
Track record
鉄筋探査の調査実績
名神高速道路 一宮地区(下り線)拡幅工事
上志段味特定土地区画整理事業 大矢川2号橋(仮称)改築工事
承大更河第1-2号 新田名部川大規模更新河川工事
令和5年度 河川地震高潮 二級河川笹笛川(防潮水門) 耐震補強工事
| 調査業務 | 業務内容 |
|---|
| 鉄筋探査 | 知多市南部浄化センター建設工事その19 |
| 鉄筋探査 | 横川伏越水門補強工事(明許) |
| 鉄筋探査 | 名古屋保線区少額修繕工事(令和5年度) |
| 鉄筋探査 | (仮称)TOKYO A-ARENA新設工事 |
| 鉄筋探査 | 朝明川水管橋耐震化工事 |
| 鉄筋探査 | 町立西体育館改修等工事 |
| 鉄筋探査 | 山鹿市山鹿浄水センター建設工事その6 |
| 鉄筋探査 | 山鹿浄化センター 鉄筋探査現場立会い |
| 鉄筋探査 | 令和4年度 国補 河川メンテナンス工事(釜口水門) |
| 鉄筋探査 | 令和5年度狩野川河川管理施設等監理検討業務 |
| 鉄筋探査 | 新千歳空港 美沢川函渠耐震その他工事 |
| 鉄筋探査 | 新宿西口再開発計画耐震補強工事 |
| 鉄筋探査 | 布里浄水場 耐震補強工事 |
| 鉄筋探査 | 花田跨線橋擁壁補強工事 |
| 鉄筋探査 | R5石橋第二浄水場7号配水池耐震補強工事 |
| 鉄筋探査 | 東名高速道路(特定更新等)下谷高架橋他3橋コンクリート橋補強工事 |
| 鉄筋探査 | 南中学校屋内運動場大規模改修工事(建築) |
| 鉄筋探査 | (ゼロ債務)橋りょう修繕工事(金鑚陸橋耐震補強工) |
| 鉄筋探査 | 交通安全施設等整備事業(交付金)の内地下横断歩道補修工事 |
| 鉄筋探査 | 東京ドーム1階スタンド3塁側客席THE3rdﾌﾟﾗﾁﾅﾎﾞｯｸｽ新設工事 |
| 鉄筋探査 | 宮崎処分場分流ポンプ棟耐震補強工事 |
| 鉄筋探査 | 仮称)振興橋鉄筋探査 |
| 鉄筋探査 | 犀川安曇野流域下水道安曇野終末処理場建設工事その24 |
| 鉄筋探査 | 碧南火力 鉄筋調査 |
| 鉄筋探査 | 花田跨線橋擁壁補強工事 |
| 鉄筋探査 | 新千歳空港 1号沢函渠補強工事 |
| 鉄筋探査 | 成田市根木名川中継ポンプ場耐震補強工事 |
| 鉄筋探査 | 河和橋 板厚調査・鉄筋探査業務 |
| 鉄筋探査 | 新千歳空港 函渠耐震補強工事 |
| 鉄筋探査 | 聖ケ丘給水所耐震補強工事 |
| 鉄筋探査 | 伊勢湾岸自動車道 川越西高架橋他1橋伸縮装置改良工事(2021年度) |
| 鉄筋探査 | 伊勢湾岸自動車道 楠高架橋他3橋 伸縮装置改良工事(2020年度) |
| 鉄筋探査 | 令和3年度八丈島空港地下構造物(八重見ヶ原隧道)耐震補強工事 |
| 鉄筋探査 | 令和3年度駿県橋債第1号(一)静岡焼津線(石部海上橋)橋梁耐震補強工事 |
| 鉄筋探査 | 東海北陸自動車道 大門高架橋 他3橋 耐震補強工事 |
| 鉄筋探査 | 島根原子力発電所2号機 取水槽耐震補強他工事 |
| 鉄筋探査 | 伊勢湾岸自動車道 飛島高架橋他1橋耐震補強工事 |
| 鉄筋探査 | 鉄筋探査(東京ドーム) |
| 鉄筋探査 | 沖縄環状線8号ボックスカルバート工事(R3) |
| 鉄筋探査 | 令和3年度 漁港修築工事(漁村再生)(S-1号工)〈2種漁港篠島漁港〉 |
| 鉄筋探査 | 公共道路メンテナンス補助(橋梁補修)(R2国補正分)橋梁調査業務 |
| 鉄筋探査 | 利根導水路大規模地震対策 新河岸川横断1号サイホン外耐震補強工事 |
| 鉄筋探査 | 善通寺浄水場改修工事 |
| 鉄筋探査 | 23号豊橋BP大清水地区橋梁下部工事 |
| 鉄筋探査 | 新千歳空港美沢川函渠耐震補強工事 |
| 鉄筋探査 | 令和2年度駿県橋債第1号(-)静岡焼津線(石部海上橋)橋梁耐震補強補修工事 |
| 鉄筋探査 | 定光寺・高蔵寺間高蔵寺高架橋柱耐震補強工事 |
| 鉄筋探査 | つくば市南ポンプ場建設工事 |
| 鉄筋探査 | 隅田川(中央大橋下流)右岸防潮堤耐震工事(その2) |
| 鉄筋探査 | 最上川流域下水道山形浄化センター建設工事その19 |
| 鉄筋探査 | 企水第103号 平塚配水池(1号池)耐震補強工事 公共(ゼロ県債) |
| 鉄筋探査 | 橋梁補修工事(交付金) |
| 鉄筋探査 | 漁村修築(漁村再生)工事 |
| 鉄筋探査 | 東名高速道路(特定更新等)天竜川橋支承取替工事 |
| 鉄筋探査 | 令和3年度 施設保全管理業務(その1)(非定型)名古屋HSC 名二環 |
| 鉄筋探査 | 東名高速道路 小牧東高架橋他2橋支承補修工事 |
| 鉄筋探査 | 令和2年度 久保橋他2耐震補強工事 |
| 鉄筋探査 | 令和2年度駿県橋債第1号(一)静岡焼津線(石部海上橋)橋梁耐震補強補修工事 |
| 鉄筋探査 | 北陸新幹線 武生橋りょう(合成けた)工事 |
| 鉄筋探査 | 中央自動車道(特定更新等)園原橋他3橋橋梁補修工事 (鉄筋探査・削孔) |
| 鉄筋探査 | 沖縄環状線8号ボックスカルバート工事(R2) |
| 鉄筋探査 | 新千歳空港 1号沢函渠耐震補強工事 |
| 鉄筋探査 | 伊勢自動車道名古屋支社管内下部工耐震補強工事(2019年度)(その2) |
| 鉄筋探査 | 東海第二発電所 防潮堤(海水ポンプ室エリア区間)設置工事 |
| 鉄筋探査 | 成田市根木名川中継ポンプ所耐震補強工事 |
| 鉄筋探査 | 利根導水路大規模地震対策 新河岸川横断1号サイホン外耐震補強工事 〈2号連絡水渠〉 |
| 鉄筋探査 | 中川水再生センター導水渠及び分水槽耐震補強その2工事 |
| 鉄筋探査 | 新千歳空港1号幹線排水路耐震補強工事 |
| 鉄筋探査 | 平塚配水池(5号池)耐震補強工事 |
| 鉄筋探査 | 東名高速道路 豊田橋他7橋下部工耐震補強工事 |
| 鉄筋探査 | 名古屋第二環状自動車道 西蟹田第一高架橋他6橋(鋼上部工)工事 |
| 鉄筋探査 | 宍道湖流域下水道 宍道湖東部浄化センター機械濃縮棟耐震補強工事 |
| 鉄筋探査 | 名神高速道路 内阿原橋他2橋下部工 耐震補強工事 |
| 鉄筋探査 | 平成30年度 302号鳴海共同溝内部構築工事 |
| 鉄筋探査 | 伊勢自動車道楠原地区補強土壁工事 |
| 鉄筋探査 | 中央自動車道 名古屋支社管内下部工 耐震補強工事(平成30年度)(その2) |
| 鉄筋探査 | 多々良川浄化センター水処理2系列耐震補強工事 |
| 鉄筋探査 | 新東名高速道路新磐田スマートインターチェンジ工事 |
| 鉄筋探査 | 下水道地震対策(中央公園調整池)整備工事 |
| 鉄筋探査 | 日永八郷線生桑橋（補助）橋梁整備工事 |
| 鉄筋探査 | 県営かんがい排水事業(保全合理化型)三ヶ区用水地区実地計画 |
| 鉄筋探査 | 都計3･2･42大津町線開橋改築工事(下部工補修工)(その２) |
| 鉄筋探査 | 河川インフラ(樋門)長寿命化計画策定及び耐震性能照査 業務委託 |
| 鉄筋探査 | 防災安全・地第A011-29分2001号 主要地方道津芸濃大山田線他１線(笹子橋他４橋)橋梁耐震対策(補修設計)業務委託 |
| 鉄筋探査- 鉄筋探査 - 配筋かぶり測定 | 土地改良施設保全計画策定事業 垂井揚水機場地区 施設機能保全 |
| 鉄筋探査 | 湯浅御坊道路鳥松山トンネル工事 |
| 鉄筋探査- 鉄筋探査 - 配筋かぶり測定 | 上堰橋外1橋長寿命化修繕設計委託 |
| 鉄筋探査 | 平成30年度 防災安全・地第A011-29分2001号 主要地方道津芸濃大山田線他１線(笹子橋他４橋)橋梁耐震対策(補強設計)業務委託 |
| 鉄筋探査 | 平成30年度一の谷川津波等対策河川工事(七間橋防潮水門)(躯体補強工) |
| 鉄筋探査 | 平成30年度 焼津 汐入下水処理場建設工事その５ |
| 鉄筋探査- 鉄筋探査 - 配筋かぶり測定 | 平成30年度 防災安全・地 第A011-29分2001号主要地方道一志美杉線他1線(上村橋他2橋)橋梁耐震対策(補強設計)業務委託 |
| 鉄筋探査 | 第委建単般3-C号 県単 道路新設改良(一般分)(一)町方高山線 道路・橋梁詳細設計業務 |
| 鉄筋探査- 鉄筋探査 - 配筋かぶり測定 | 一級河川安永川関連 吉森橋架替工事（その1） |
| 鉄筋探査 | 豊橋鉄道渥美線 田原川橋梁落橋防止装置設計業務委託 |
| 鉄筋探査 | 総A除)南部流域日進中継耐震化工事 |
| 鉄筋探査 | 海岸整備事業 神野新田地区その6工事 |
| 鉄筋探査 | 平成30年度 基幹水道構造物の耐震化事業 配水池耐震補強工事(鵜方高区配水池)その2 |
| 鉄筋探査 | 平塚配水池（３号池）耐震補強工事 |
| 鉄筋探査 | 森ｹ崎水再生センター（西）機械棟耐震補強及び設備再構築に伴う建設その２工事 |
| 鉄筋探査 | 平成30年度 基幹水道構造物の耐震化事業 配水池耐震補強工事(磯部西部配水池) |
| 鉄筋探査 | 仙台坂トンネル長寿命化工事（その１） |
| 鉄筋探査 | 平成29年度 葉梨高架橋補強補修工事 |
| 鉄筋探査 | 那覇空港排水施設等改良工事 |
| 鉄筋探査 | 尾張東部浄水場構造物耐震補強(その5)工事 |
| 鉄筋探査 | 関電高浜１・２号機ＲＷＳＴ基礎補強工事 |
| 鉄筋探査 | 一般県道割子切石線中富IC下田原34工区標識設置工事 |
| 鉄筋探査 | 平成29年度 名二環梅之郷南3高架橋東鋼上部工事 |
| 鉄筋探査 | 平成29年度 名二環新政成3高架橋西鋼上部工事 |
| 鉄筋探査 | 平成29年度[第29-P8325-01号] 遠州広域水道用水供給事業 於呂浄水場 浄水池耐震補強工事 |
| 鉄筋探査 | 平成29年度名二環飛島木場1高架橋西鋼上部工事 |
| 鉄筋探査 | （一）左門殿川防潮鉄扉耐震補強工事 |
| 鉄筋探査 | 砂町水再生センター 砂系ポンプ棟耐震補強工事（その３） |
| 鉄筋探査 | 扇橋閘門耐震補強工事（その２） |
| 鉄筋探査 | 中川口通船門耐震補強工事 |
| 鉄筋探査 | 鳴海配水場 ３号配水池耐震補強工事 |
| 鉄筋探査 | 吉原川広渡排水機場水門土木構造物補強工事 |
| 鉄筋探査 | 扇橋閘門耐震補強工事 |
| 鉄筋探査 | 平成２９年度 熊本空港地下道耐震工事 |
| 鉄筋探査 | 成田空港高速鉄道線高架橋耐震補強工事 |
| 鉄筋探査 | 吉原川広渡排水機場土木構造物補強２期工事 |
| 鉄筋探査 | 加古川下流浄化センター２系塩素混和池耐震補強工事 |
| 鉄筋探査 | 平成２７年度 二級河川ぼう僧川地震・高潮対策事業（全国防災）工事（ぼう僧川水門耐震補強工） |
| 鉄筋探査 | （市）青葉山線大橋橋梁耐震補強および補修工事 |
| 鉄筋探査 | 高松空港地下道耐震補強工事 |
| 鉄筋探査 | 十八条下水処理場第１沈砂池改造工事 |
| 鉄筋探査 | 県営名古屋空港基本施設耐震対策工事（その２） |
| 鉄筋探査 | 広内地区海岸災害復旧（２３災６３２号）ほか工事 |
| 鉄筋探査 | Ｈ２７三郷排水機場耐震対策工事 |
| 鉄筋探査- 鉄筋探査 - 地中配管探査 | 名古屋第二環状自動車道飛島ジャンクションＣランプ橋他（鋼上部工）工事 |
| 鉄筋探査 | 大根布ポンプ場耐震改修工事 |
| 鉄筋探査 | 伊勢湾岸自動車道飛島高架橋他1橋耐震補強工事 |
| 鉄筋探査 | 東京外環自動車道 田尻補修工事 |
| 鉄筋探査 | グループホーム新築工事 |
| 鉄筋探査 | 一般国道166号(大畑橋)橋梁補強工事 |
| 鉄筋探査 | 緊急防災対策河川工事(山海川水門T04-1) |
| 鉄筋探査 | (ゼロ債務)橋りょう修繕工事(金鑚陸橋耐震補強工)その3 |
| 鉄筋探査 | 大簗橋支承取替工事 |
| 鉄筋探査 | 酒匂川流域下水道 右岸処理場 沈砂池ポンプ室耐震補強工事 |
| 鉄筋探査- 鉄筋探査 - 配筋かぶり測定 | 橋梁長寿命化修繕設計委託 |
| 鉄筋探査 | 橋梁耐震補強工事（新安戸橋） |
| 鉄筋探査 | 中央自動車道 伊北IC～中津川IC間 遮音壁落下対策・設置工事（平成25年度） |
| 鉄筋探査 | 平成25年度 東三河出張所管内橋梁補強補修工事 |
| 鉄筋探査 | 三重大学観音寺寮耐震補強工事 |
