Outline

詳細調査とは、コンクリート構造物に各種の非破壊検査および微破壊検査を実施し、コンクリート構造物の状態を把握し、補修設計等の基礎資料を得ることを目的としています。コンクリート構造物のおかれている環境下に応じて調査方法を選定いたします。

詳細調査の方法

コンクリート構造物のおかれている環境下に応じて適切な調査方法を選定いたします。

はつり調査
コンクリート内部の配筋状況を把握するために振動ドリルを用い、はつり調査を行います。鉄筋の種類、径、かぶり厚の情報を得ることができます。
事前に鉄筋探査を実施し、平面的なコンクリート内の配筋状況を把握し、鉄筋の交差部を中心にコンクリートをはつり取ります。
結果から得られた情報は、コンクリート構造物の補修設計、復元設計等に利用されます。

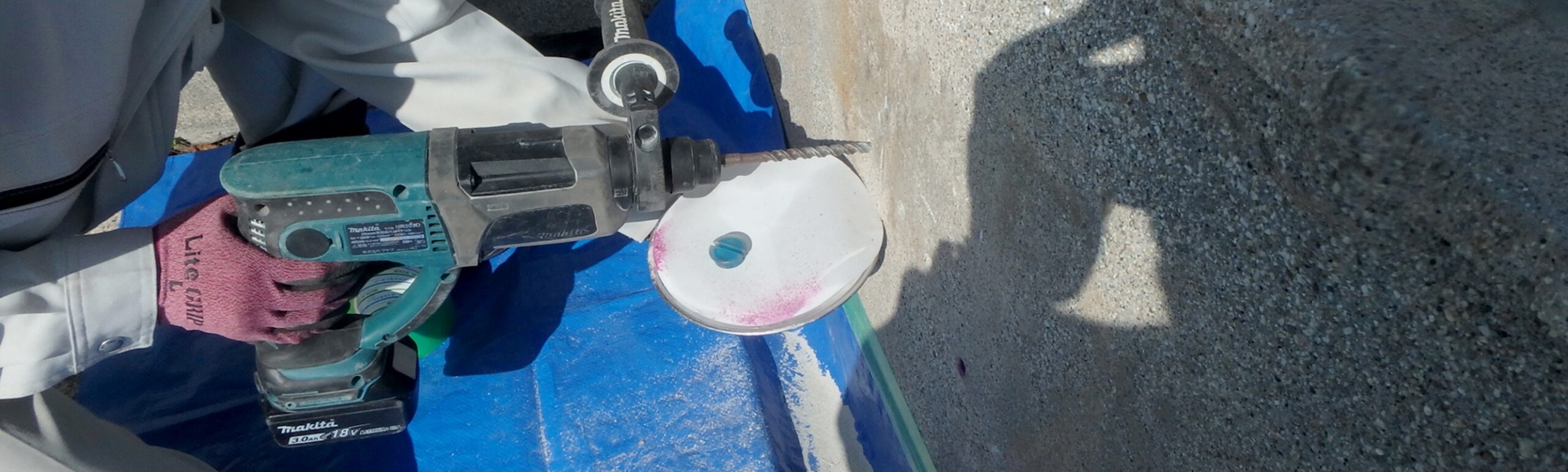

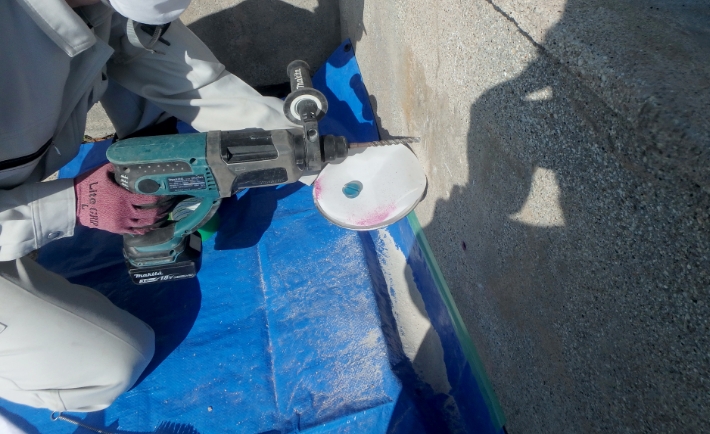

中性化深さ測定
コア法、ドリル法を用いて、1%フェノールフタレイン溶液を適用し、コンクリート構造物の中性化深さを測定します。1%フェノールフタレイン溶液はおよそpH8~10で赤紫色に発色します。
コンクリートは強いアルカリ性を示していますが、大気中の二酸化酸素がコンクリート内に侵入し、pH値を低下させます。pH値が10以下に低下すると不動態被膜が破壊され劣化因子(水、空気)の影響を受け、腐食による鉄筋の膨張を引き起こし、コンクリート構造物の破壊につながります。
測定結果は、補修方法、補修範囲の選定、コンクリートの現状把握に用いられます。
塩化物含有量試験
コア法、ドリル法を用いて、コンクリート表面から1層2㎝ずつの試料を採取し、各層のコンクリートに含まれる塩化物含有量の測定を行います。
コンクリートの塩害には、海水の飛沫、凍結防止剤の影響による飛来塩分と、コンクリート材料に含まれる内在塩分とがあります。コンクリート内の腐食限界塩化物量は限界値を超えると不動態被膜が破壊され、劣化因子(水、空気)の影響を受け、腐食による鉄筋の膨張を引き起こし、コンクリート構造物の破壊につながります。
測定結果は、補修方法、補修範囲の選定、コンクリートの現状把握に用いられます。
リバウンドハンマー試験
リバウンドハンマー試験機を用い、硬化コンクリートに打撃を加え、得られた反発度から推定圧縮強度を算出します。コア法による圧縮強度試験に比べ、コンクリート構造物への影響がなく、測定後速やかに結果がでます。
コンクリート打設後の品質管理、既存のコンクリート構造物の補修設計、復元設計等に利用されます。

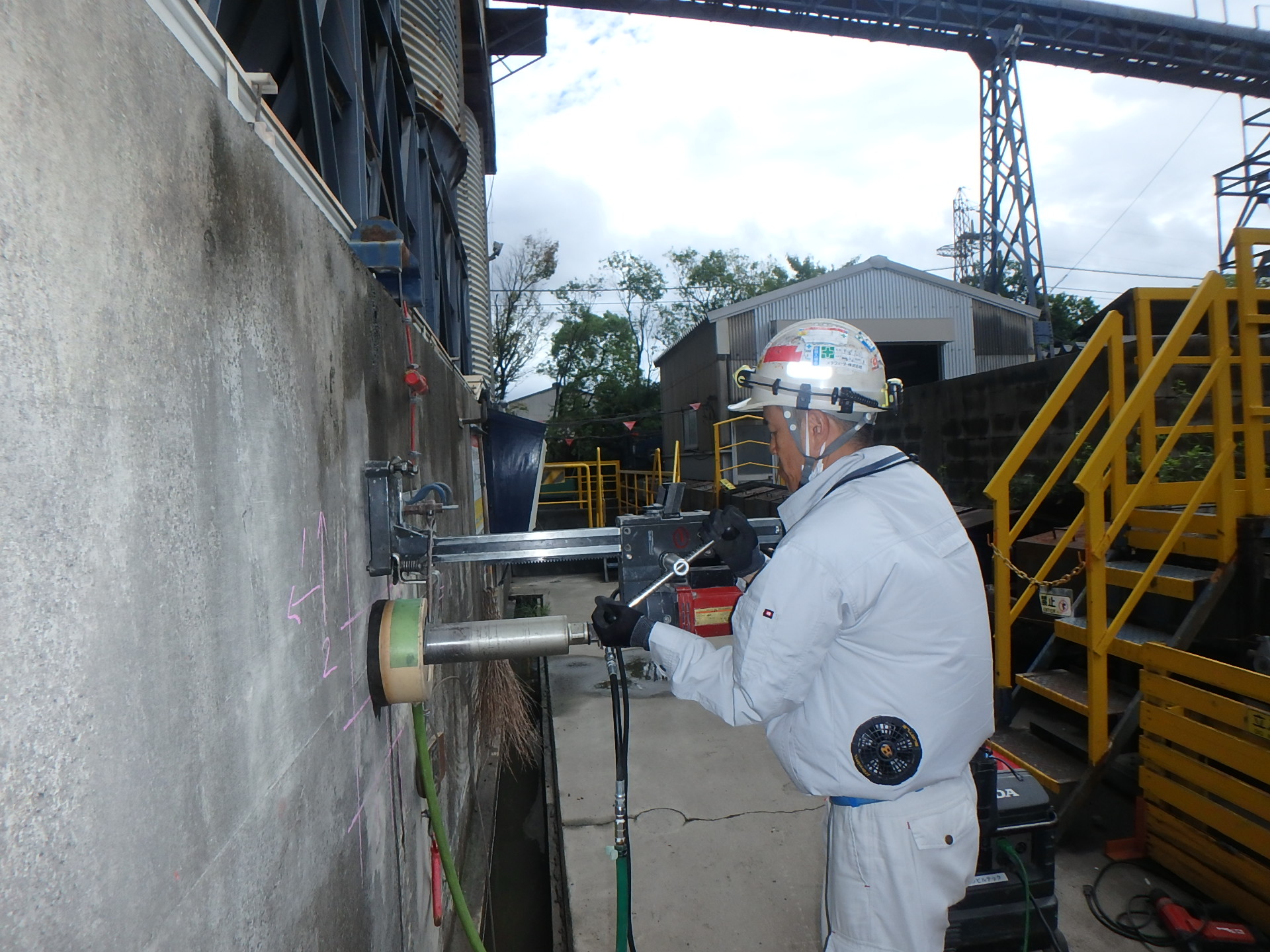

コンクリートコアによる圧縮強度試験
コンクリートコアドリルを用い、コア削孔を行います。採取したコンクリートコアを用いて室内試験により、圧縮強度試験を行います。
既存のコンクリート構造物の補修設計、復元設計等に利用されます。
コンクリートコアによるASR試験
コンクリートコアドリルを用い、コア削孔を行います。採取したコンクリートコアを用いて室内試験によりASR試験を行います。
アルカリ骨材反応(ASR)は、コンクリート内のアルカリ成分と反応性骨材が化学反応を起こし、発生したアルカリシリカゲルによる膨張、コンクリートのひび割れを引き起こし、コンクリートを破壊します。
試験方法は、促進膨張試験(カナダ法、デンマーク法)、実態顕微鏡観察、偏光顕微鏡観察、走査顕微鏡観察等を実施します。
測定結果は、補修方法、補修範囲の選定、コンクリートの現状把握に用いられます。

Track record

詳細調査の調査実績

山王橋雨水幹線下水道構造工事(その2)

山王橋雨水幹線下水道構造工事(その2)

岐阜県 橋梁詳細調査

岐阜県 橋梁詳細調査

ランプ橋鋼上部工工事 ひび割れ調査

ランプ橋鋼上部工工事 ひび割れ調査

調査業務 業務内容
詳細調査- 詳細調査 - 目視劣化調査 令和3年度 247号西知多道路 東海JCT・H-1ランプ橋鋼上部工事
詳細調査 天白川共同水管橋耐震設計業務委託
詳細調査 橋梁補修工事の内橋梁定期点検業務
詳細調査- 詳細調査 - 道路施設点検 仮称)国道20号八王子南BP 浅川トンネルアンカー長さ
詳細調査 浜松カントリークラブ内橋梁 塗膜調査
詳細調査 橋脚配筋調査補助業務
詳細調査 名古屋本線 金山駅ホーム柵設置に伴う土木設計その1工事
詳細調査 はつり・中性化調査業務
詳細調査 大沢橋対候性鋼板板厚調査
詳細調査 北岡橋 橋りょう耐震補強詳細設計業務
詳細調査 八百津町橋梁補修設計業務
詳細調査 令和4年度 橋補委第3号 横断歩道橋補修設計業務委託 塗膜調査補助業務
詳細調査 鋼床版き裂対策技術(ICR処理)試験施工補助業務
詳細調査 学校橋 橋りょう耐震補強詳細設計業務
詳細調査 安城駅前デッキ調査点検業務補助
詳細調査 令和3 年度 社会資本・国 第A011-34 分2005 号 一般国道306 号(相生橋)道路改良(橋梁拡幅詳細設計)業務委託
詳細調査 河和橋 板厚調査・鉄筋探査業務
詳細調査- 詳細調査 - 道路施設点検 令和4年度岡崎地区付属物点検業務
詳細調査 令和3年度八丈島空港地下構造物(八重見ヶ原隧道)耐震補強工事
詳細調査 令和3年度駿県橋債第1号(一)静岡焼津線(石部海上橋)橋梁耐震補強工事
詳細調査- 詳細調査 - 道路施設点検 東三河道路施設点検業務
詳細調査 小田急新宿駅試験探査 (試験施工)
詳細調査 磐田市内橋補修設計 (計測)
詳細調査 東名高速道路 春日井IC~岐阜羽島IC間コンクリート構造物補修工事
詳細調査 岐阜県内トンネル・橋梁点検調査 (トンネル点検)
詳細調査- 詳細調査 - 道路施設点検 道路災害防除工事(交付金)安全施設管理費(単県)合併工事の内道路情報表示装置点検業務委託 (道路附属物点検・磁粉探傷試験)
詳細調査 設楽ダム関連道路整備受託工事の内設計業務委託
詳細調査 碧南火力5B定検工事 (定期修繕)
詳細調査 構造物点検(その4)業務委託(令和2-3年度) (構造物点検)
詳細調査 県営かんがい排水事業(保全合理化型)岐阜5期地区施設機能保全
詳細調査 東名高速道路 名古屋管内下部工耐震補強工事 (根入れ長)
詳細調査 日暮里・舎人ライナー構造物検査委託 (構造物点検)
詳細調査 大島ポンプ所耐震補強調査設計
詳細調査 維持委託等 H3-TN-1A号/公共 道路メンテナンス補助(トンネル・橋梁等点検調査)本巣トンネルほか トンネル点検業務 (応援)
詳細調査 橋梁補修工事の内橋梁定期点検業務委託(その2) (塗膜調査)
詳細調査 19号木曽維持管内南部地区構造物補修工事 (付着塩分測定)
詳細調査- 詳細調査 - 道路施設点検 三河東道路巡回他点検作業(その1)
詳細調査 構造物点検(その4)業務委託(令和2~3年度) (構造物点検)
詳細調査- 詳細調査 - 目視劣化調査 首都高速道路遠望目視調査
詳細調査 伊勢湾岸自動車道 東海大府高架橋耐震補強設計 (応援)
詳細調査 三河線 越戸~平戸橋駅間 豊田北バイパスBOX新設に伴う土木詳細設計工事
詳細調査 京都高速道路事務所管内 トンネル背面空洞調査
詳細調査- 詳細調査 - 目視劣化調査 東名高速道路(特定更新等)富士IC~清水IC間床版取替工事 (目視調査・引張試験・アンカー長さ測定)
詳細調査 葛西水再生センター放流渠吐口部調査作業
詳細調査 令和元年度交通安全施設等整備・修繕国交付金事業(防災・安全交)(一)村櫛三方原線(花川歩道橋)外横断歩道橋補修設計業務委託
詳細調査- 詳細調査 - 目視劣化調査 橋梁補修工事(交付金)・橋梁修繕工事合併工事
詳細調査- 詳細調査 - 目視劣化調査 トンネル修繕(衣2019-1号)工事
詳細調査 橋梁補修工事設計業務委託   (橋梁塗膜調査)
詳細調査 市道138号線外4路線擁壁補修設計業務委託
詳細調査- 詳細調査 - 目視劣化調査 土地改良施設保全計画策定事業 垂井揚水機場地区 施設機能保全
詳細調査- 詳細調査 - 目視劣化調査 安城市学校施設長寿命化計画策定業務委託
詳細調査 東名阪自動車道豊田橋他7橋下部工耐震補強工事(平成30年度)
詳細調査- 詳細調査 - 目視劣化調査 上堰橋外1橋長寿命化修繕設計委託
詳細調査 埋没物調査   (X線)
詳細調査 県営ため池等整備事業 岐阜た7期地区 長寿命化計画策定業務その2
詳細調査 平成30年度上神谷高架橋ほか耐震対策ほか詳細設計業務
詳細調査- 詳細調査 - 道路施設点検 平成30年度道路附属物点検(知多半島道路、猿投グリーンロード、名古屋瀬戸道路)
詳細調査 豊橋鉄道渥美線相川橋梁落橋防止装置詳細設計業務委託
詳細調査 橋梁調査 防災・安全社会資本整備交付金事業 種蔵1号橋他2橋 橋梁補修設計業務
詳細調査 濃尾用水地区犬山頭首工右岸取水施設他機能診断業務
詳細調査- 詳細調査 - 道路施設点検 平成28年度 津管内道路施設点検業務
詳細調査- フェイズドアレイ 交通安全施設整備事業(交付金)の内道路付属物(道路照明灯)点検業務委託
詳細調査- 詳細調査 - 浄水所施設点検 芝久保浄水所ほか9か所耐震診断調査委託
詳細調査 吾妻橋詳細調査
詳細調査- 詳細調査 - リバウンドハンマー試験 西ポンプ室開口部修復工事
詳細調査- 詳細調査 - リバウンドハンマー試験 メタウォーター㈱9号実験場防液提設置箇所コンクリート強度測定工事
詳細調査- 詳細調査 - 圧縮強度試験 県営かんがい排水事業(保全合理化型)西濃用水地区第1期機能保全計画策定業務
詳細調査- 詳細調査 - 目視劣化調査 井戸川樋門1号 長寿命化計画策定業務
詳細調査- 詳細調査 - 目視劣化調査 平成26年度 一般国道260号(東宮橋)設計調査業務
詳細調査- 詳細調査 - 目視劣化調査 金町浄水場第4急速ろ過地圧力室補修及び耐震補強工事設計委託
詳細調査- 詳細調査 - 目視劣化調査 日暮里・舎人ライナー点検調査
詳細調査- 詳細調査 - 目視劣化調査 平成26年度高速第3号大高線に関する構造物点検業務
詳細調査- 詳細調査 - 目視劣化調査 平成25年度 42号尾鷲・熊野管内トンネル補修工事
